Zylinder für Kosmos-Brenner

Die oben bei den Knick-Zylindern beschriebene Idee der Beengung des Luftspalts gerade auf der Höhe der Flamme wurde auch mit einer anderen Konstruktion erreicht. Bei den herkömmlichen Ölbrennern ohne eine Flammscheibe hat man die örtliche Verengung durch einen schmalen Kniff der Wandung des Glaszylinders nach innen erzielt, und zwar wieder auf der Höhe der Flamme. Diese Zylinder mit dem spezifischen Kniff nach innen, wie eine Einschnürung, wurden von zwei Deutschen, Ruhl und Benkler aus Wiesbaden, um 1840 erfunden und werden, wiederum selbstredend, Kniff-Zylinder genannt.

Diese Zylinder stellen sozusagen eine Weiterentwicklung der Knick-Zylinder dar. Optisch sehen beide Zylindertypen fast gleich aus, mit dem einzigen Unterschied, dass die Kniff-Zylinder zusätzlich zu dem Knick noch eine Einschnürung nach innen aufweisen, um den gleichen Effekt der Verengung und Beschleunigung des Luftstroms an dieser Stelle zu erzeugen, jedoch ohne die Hilfe einer Flammscheibe.

Daher waren sie auch genau die richtigen Zylinder für Kosmos-Brenner, die ja bekanntlich keine Flammscheibe haben. Mit dem Siegeszug und weltweiten Verbreitung des Kosmos-Brenners hat auch der passende Kniff-Zylinder einen ungeahnten Markterfolg  gelandet. Die ausschließliche Verwendung des Kniff-Zylinders mit dem Kosmos-Brenner hat dazu geführt, dass man diese Art Glaszylinder ganz allgemein und international Kosmos-Zylinder nennt. Ich werde mich an dieser zweiten und vielfach bekannteren Bezeichnung halten, da sie ganz klar stellt, welcher Zylinder für Kosmos-Brenner der richtige ist. Es gibt 7 unterschiedliche Größen der Kosmos-Brenner von 6 bis 18 Linien, folglich gibt es den Kosmos-Zylinder in 7 entsprechenden Größen.

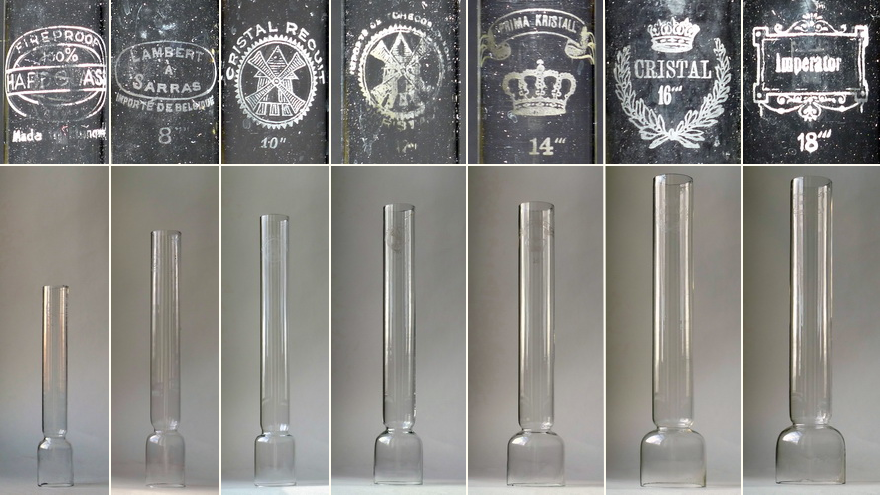

Zylinder für Kosmos-Brenner (abgebildet in ihrem richtigen Größenverhältnis zueinander - Obere Reihe: Marken der abgebildeten Zylinder)
Von links: Zylinder für 6 – 8 – 10 – 12 – 14 – 16 – 18‘‘‘ Kosmos-Brenner

Ein Kosmos-Brenner mit einem Kosmos-Zylinder
Von links: 14‘‘‘ Kosmos-Brenner von Wild & Wessel, mit Kosmos-Zylinder
Schematische Darstellung der Luftströme und der Flamme
Flamme des Brenners mit Kosmos-Zylinder
Flamme des Brenners mit Phénomène-Zylinder (siehe unten)

Kosmos-Zylinder werden immer noch in den gängigen Größen von 6 bis 14 Linien hergestellt und im online-Handel angeboten. Hier herrscht also kein Mangel. Schwieriger ist es, die weit selteneren Größen für 16- und 18-linigen Kosmos-Brenner zu finden. Die gibt es weder als Neuware im Handel, noch im Antiquitäten-Handel. Hier muss man Geduld und Glück haben, falls man Kosmos-Brenner in diesen Größen besitzt und die passenden Zylinder finden möchte.

Modifizierte Zylinder für Kosmos-Brenner

Der große Markterfolg des Kosmos-Zylinders hat dazu geführt, dass es im Laufe der Zeit modifizierte Versionen von diesem Zylinder entwickelt wurden mit dem Ziel, die Flammenhöhe und –helligkeit noch weiter zu verbessern. Zu diesen Modifikationen gehören z.B. die deutschen Kalthoff- und Culinan-Zylinder, die französischen Phénomène- und Avenir-Zylinder, die sog. X-Strahl-Zylinder, und womöglich noch einige andere Zylinder, die aber sehr rar sind und werden nicht neu hergestellt.

Im nächsten Bild sind einige Modifikationen des Kosmos-Zylinders dargestellt, die in Frankreich vermarktet wurden, mit ihren französischen Bezeichnungen (Bild aus dem Katalog 1911 der französischen Firma S.V.E.).

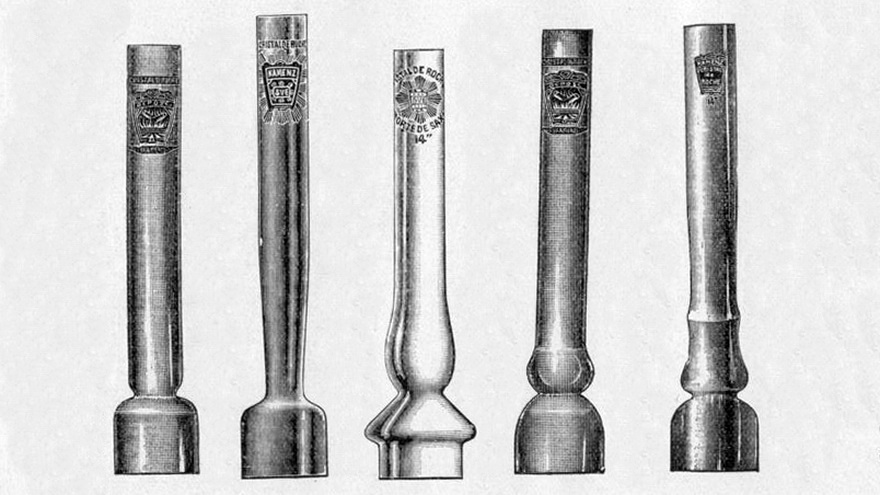

Kosmos-Zylinder und seine besondere Formen (aus S.V.E.-Katalog 1911)
Von links: 1) „Etranglée“ (normaler Kosmos-Zylinder)
2) „Hygiénique“ (Kalthoff-Zylinder)
3) „Japonaise“ (Culinan-Zylinder oder ähnlich)
4) „Avenir“
5) „Miracle“ (Phénomène-Zylinder)

Die bekannteste Weiterentwicklung des klassischen Kosmos-Zylinders in Deutschland ist der sog. Kalthoff-Zylinder (benannt nach dem deutschen Erfinder Kalthoff). Manchmal wird er auch „Reform-Zylinder“ genannt. Dieser Zylinder hat keine Extra-Einschnürung an der engen Stelle auf der Höhe der Flamme, da er an dieser Stelle sowieso ziemlich eng ausgelegt ist. Seine Besonderheit liegt darin, dass er diese Enge auch nach oben hin ziemlich beibehält. Der Zylinder wird nur allmählich nach oben hin wieder breiter, so dass er am oberen Ende den Durchmesser eines normalen Kosmos-Zylinders aufweist. Der Zweck dieser Form ist – wie leicht verständlich – den Luftstrom nach oben innerhalb des Zylinders noch länger zu beengen, was der Flammenhöhe und -helligkeit zu Gute kommt. Im Vergleich zu den gewöhnlichen Kosmos-Zylindern haben diese Zylinder eine größere Höhe (siehe Tabelle).

Korrektur von Ara Kebapcioglu, Paris: Ausgehend von der sporadischen Bezeichnung „Reform“ hatte ich diese Zylinderart früher als die richtige Art für den Reform-Kosmos-Brenner beschrieben, was jedoch nicht zutreffend ist. Ara hat mich auf diesen Fehler aufmerksam gemacht. Die modifizierten Kosmos-Zylinder von Kalthoff sind nicht primär zur Benutzung mit den Reform-Kosmos-Brennern vorgesehen. Sie sind eine unabhängige Weiterentwicklung des klassischen Kosmos-Zylinders und können mit jedem geeigneten Kosmos-Brenner benutzt werden. Folglich brauchen die Reform-Kosmos-Brenner mit der dreifachen Luftzufuhr keinen speziellen Kalthoff-Zylinder; sie können genauso gut mit den normalen Kosmos-Zylindern betrieben werden. Durch diese fehlerhafte Annahme habe ich meine Reform-Kosmos-Brenner konsequent mit Kalthoff-Zylindern ausgestattet, was eben nicht nötig war. Trotzdem bleiben diese Zylinder bei den Lampen, wo ich sie eingesetzt hatte.

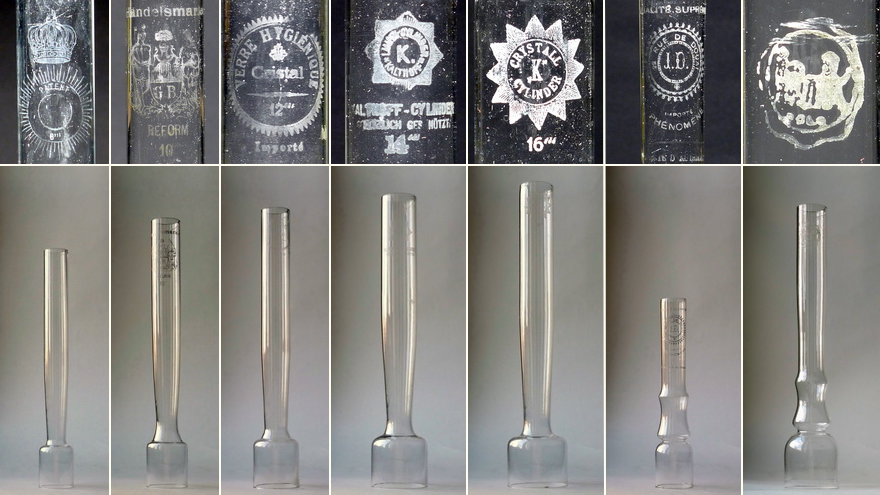

Kalthoff- und Phénomène-Zylinder für Kosmos-Brenner (abgebildet in ihrem richtigen Größenverhältnis zueinander - Obere Reihe: Marken der abgebildeten Zylinder)
Von links: 6 – 10 – 12 – 14 – 16‘‘‘ Kalthoff-Zylinder und 8 – 14‘‘‘ Phénomène-Zylinder

Ein Reform-Kosmos-Brenner mit einem Kalthoff-Zylinder
Von links: 16‘‘‘ Kosmos-Brenner von Schuster & Baer, mit Kalthoff-Zylinder
Schematische Darstellung der Luftströme und der Flamme
Flamme des Brenners

Zylinder-Größen

In der folgenden Tabelle habe ich die maßgeblichen Dimensionen der Kosmos- und Kalthoff-Zylinder zusammengestellt. Dabei habe ich die Zylinder zugrunde gelegt, die ich in meiner Sammlung habe.

Tabelle: Kosmos- und Kalthoff-Zylinder

* Für Bahn-Lampen: 140 mm
